H1 - Visokonaponski energetski otpornici sa limen
H1 - Visokonaponski energetski otpornici sa limenim pločastim otporničkim elementima
Otporničke slogove tipa PES čine otpornički elementi tipa PEO, izolacioni i provodni materijali nanizani na izolovane čelične osovine sa navojem. Slaganjem različitih otporničkih elemenata postižu se tražene električne otpornosti.
Visokonaponski energetski otpornici su sklopovi sastavljeni od jednog ili više otporničkih slogova tipa PES , montiranih na visokonaponske potporne izolatore. Kućišta visokonaponskih energetskih otpornika su izrađena od pocinkovanog ili plastificiranog lima.
Detaljnije informacije su navedene u prospektu:
T.A.03.2025. Energetski otpornički elementi, deo A1
T.B.03.2025. Energetski otpornički slogovi, deo B1
T.H.03.2025. Visokonaponski energetski otpornici - otpornički blokovi, deo H1
Primene:
- zaštitni otpornici, otpornici za ograničenje struje i napona
- otpornici za uzemljenje neutralne tačke u srednjenaponskim i visokonaponskim
mrežama
- otpornici za mrežne filtere u srednjenaponskim i visokonaponskim mrežama
H1.1 - Energetski otpornici tip: IPS-VN

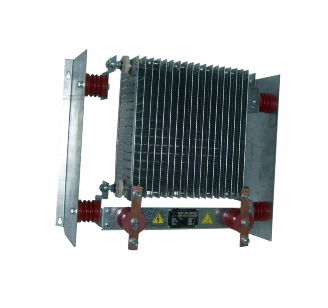

Energetski otpornici tipa IPS-VN su sklopovi sastavljeni od jednog otporničkog sloga tipa PES, montiranog na bočne nosače prilagođene za horizontalnu i vertikalnu montažu u razvodne ormane.
Energetski kapacitet: 800 do 1.500 kJ
Snaga: 6,4 do 12 kW
Električna otpornost: 0,142 do 15,3 Ω
Nazivni napon: 3 kV
Stepen mehaničke zaštite: IP00
Priključak: M6, M8 i M10
Detaljnije informacije u prospektu T.H.03.2025. Visokonaponski energetski otpornici, deo H1.1.
H1.2 - Energetski otpornici tip_: IKH-VN

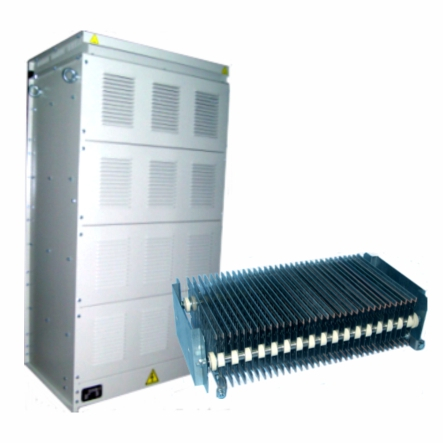

Energetski otpornici tipa IKH-VN su sklopovi sastavljeni od jednog do četiri otpornička sloga tipa PES, horizontalno ugrađenih u standardna slobodnostojeća kućišta namenjena za montažu na horizontalnu ravan.
Energetski kapacitet: 800 do 6.000 kJ
Snaga: 6,4 do 48 kW
Električna otpornost: 0,142 do 61,2 Ω
Nazivni napon: 3 kV
Stepen mehaničke zaštite: IP23; IP20;
Priključak: M6, M8, M10 i M12
Detaljnije informacije u prospektu T.H.03.2025. Visokonaponski energetski otpornici, deo H1.2.
H1.3 - Energetski otpornici tip: IKV-VN

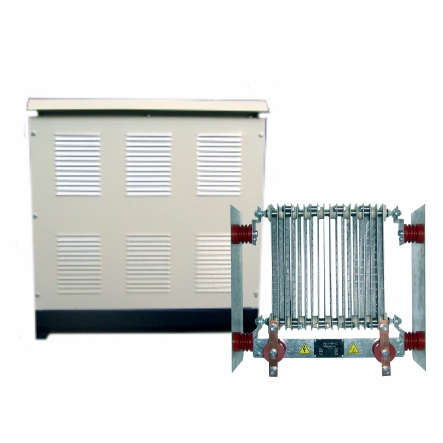

nergetski otpornici tipa IKV-VN su sklopovi sastavljeni od jednog otporničkog sloga tipa PES, vertikalno ugrađenih u standardna slobodnostojeća kućišta namenjena za montažu na horizontalnu ravan.
Energetski kapacitet: 800 do 1.500 kJ
Snaga: 6,4 do 12 kW
Električna otpornost: 0,142 do 15,3 Ω
Nazivni napon: 3 kV
Stepen mehaničke zaštite: IP23; IP20;
Priključak: M6, M8, M10 i M12
Detaljnije informacije u prospektu T.H.03.2025. Visokonaponski energetski otpornici, deo H1.3.
H1.4 - Energetski otpornici tip: VNP

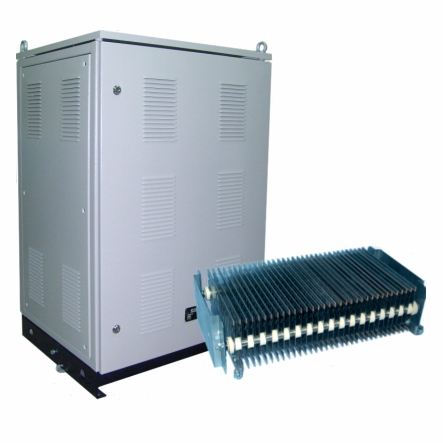

Energetski otpornici tipa VNP su sklopovi sastavljeni od tri do šest otporničkih slogova tipa PES, horizontalno ugrađenih u standardna slobodnostojeća kućišta namenjena za montažu na horizontalnu ravan.
Energetski kapacitet: 3.300 do 7.800 kJ
Snaga: 26,4 do 62,4 kW
Električna otpornost: 0,032 do 79,56 Ω
Nazivni napon: 3kV; 6 kV
Stepen mehaničke zaštite: IP23
Priključak: M6, M8, M10 i M12
Detaljnije informacije u prospektu T.H.03.2025. Visokonaponski energetski otpornici, deo H1.4.
