E - Automatski rotorski pokretači
Osnovna namena automatskih rotorskih pokretača sa vazdušno hlađenim otpornicima je pokretanje sistema kliznoprstenasti elektromotor i radna mašina do nominalne/radne brzine.
Automatski rotorski pokretač tipa 4AK je izrađen u obliku slobodnostojećeg kućišta podeljenog na dva dela. Prednji deo pokretača čini polje sa upravljačkom automatikom dok zadnji deo čini otpornički deo pokretača.
Automatski rotorski pokretač tipa 5AK je izrađen u obliku slobodnostojećeg kućišta (ormana) podeljenog na dva do tri polja. Prvo polje čini upravljačka automatika dok preostalo jedno do dva polja čine otpornički deo pokretača.
Upravljačka automatika upravlja procesom pokretanja pomoću elektronskog vremenskog programatora ili PLC-a i kontaktora za kraćenje otpornika. Otpornički deo sadrži slogove energetskih otpornika tipa PEO ili LEO smeštenih u kasete. Otpornici se hlade prirodnim strujanjem vazduha ili prinudnim strujanjem vazduha za 4AK... kao opcija a za 5AK... standardno.
Pored standardnih varijanti u ponudi se nalaze i :
- pokretač za sukcesivno pokretanje više motora
- pokretač sa povećanim brojem stepena pokretanja
- pokretač sa procesom praćenja struje statora ili brzine obrtanja motora
- pokretač za spoljnu montažu
Tehničke karakteristike:
- maksimalni napon rotora: 1500V
- napon upravljanja: 220V; 50Hz (na zahtev i drugi)
- pogonska temperatura: -25 °C do +40°C
- mehanička zaštita: IP54/IP23
- zaštita od kratkog spoja, preopterećenja i predugog vremena pokretanja
- standardi: SRPS EN 60529; SRPS EN 60439; SRPS EN 60947-4-1; DIN46062

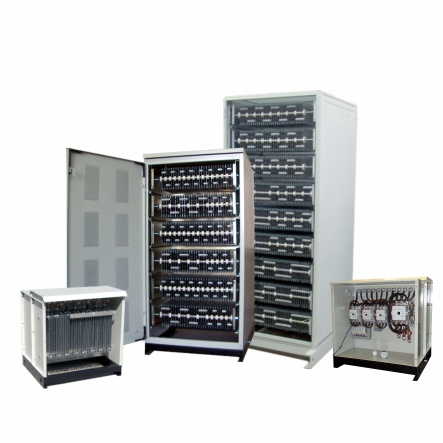

E1 - Rotorski pokretači sa limenim pločastim otporničkim elementima tipa: 4AK..P
Rotorski pokretači tipa 4AK..P su kompaktni uređaji sastavljeni od jednog do dva otpornička sloga ili od tri do devet otporničkih kaseta sa otporničkim elementima tipa PEO.
Projektovani su za nazivne snage motora od 45 do 630 kW, odnosno za maksimalnu energiju pokretanja od 1.500 do 27.900 kJ.
U zavisnosti od snage elektromotora i vrste radne mašine standardno se izrađuju sa četiri do osam stepena pokretanja.
Detaljnije informacije u prospektu T.E1/E2.01.2025, deo E1

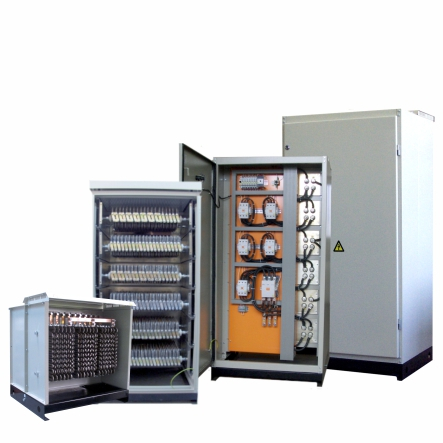

E2 - Rotorski pokretači sa livenim pločastim otporničkim elementima tipa: 4AK..L
Rotorski pokretači tipa 4AK..L su kompaktni uređaji sastavljeni od jednog do dva otpornička sloga ili od tri do devet otporničkih kaseta sa otporničkim elementima tipa LEO.
Projektovani su za nazivne snage motora od 55 do 4000 kW, odnosno za maksimalnu energiju pokretanja od 7.200 do 144.000 kJ.
U zavisnosti od snage elektromotora i vrste radne mašine standardno se izrađuju sa četiri do osam stepena pokretanja.
Detaljnije informacije u prospektu T.E1/E2.01.2025, deo E2

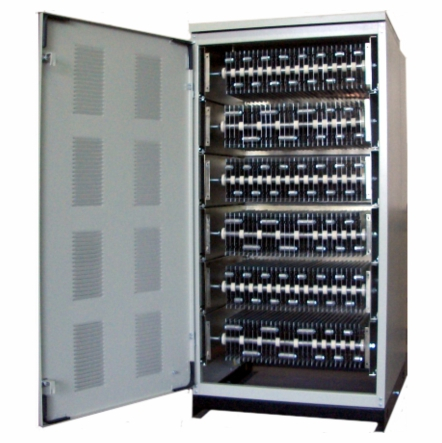

E3 - Rotorski pokretači sa limenim pločastim otporničkim elementima tipa: 5AK..P
Rotorski pokretači tipa 5AK..P su kompaktni uređaji sastavljeni od tri, šest ili devet otporničkih kaseta sa otporničkim elementima tipa PEO.
Pokretači sa prirodnim strujanjem vazduha projektovani su za nazivne snage motora od 75 do 630 kW, odnosno za energiju pokretanja od 3.150 do 27.900 kJ.
Pokretači sa prinudnim strujanjem vazduha projektovani su za nazivne snage motora od 90 do 800 kW, odnosno za energiju pokretanja od 4.410 do 39.060 kJ.
U zavisnosti od snage elektromotora i vrste radne mašine standardno se izrađuju sa pet do osam stepena pokretanja.
Detaljnije informacije u prospektu T.E3/E4.01.2025, deo E3

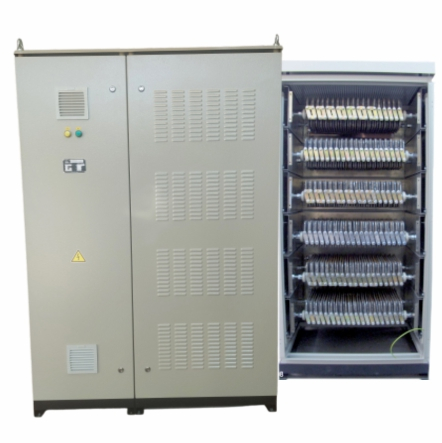

E4 - Rotorski pokretači sa livenim pločastim otporničkim elementima tipa: AK..L(S)
Rotorski pokretači tipa 5AK..L su kompaktni uređaji sastavljeni od tri,šest ili devet otporničkih kaseta sa otporničkim elementima tipa LEO.
Pokretači sa prirodnim strujanjem vazduha projektovani su za snage motora od 90 do 4000 kW, odnosno za energiju pokretanja od 14.400 do 144.000kJ.
Pokretači sa prinudnim strujanjem vazduha projektovani su za snage motora od 110 do 4500 kW, odnosno za energiju pokretanja od 20.160 do 201.600 kJ.
U zavisnosti od snage elektromotora i vrste radne mašine standardno se izrađuju sa pet do osam stepena pokretanja.
Detaljnije informacije u prospektu T.E3/E4.01.2025, deo E4

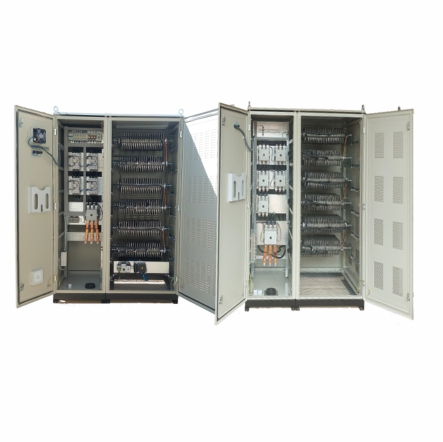

E5 - Rotorski pokretači sa livenim otporničkim elementima tip: 1AK..S
Rotorski pokretači tipa 1AK..S su kompaktni uređaji sastavljeni od šest ili devet otporničkih kaseta sa otporničkim elementima tipa OLS.
Pokretači hlađeni prirodnim strujanjem vazduha projektovani su za nazivne snage motora od 160 do 3.150 kW, odnosno za maksimalnu energiju pokretanja od 16.800 do 100.800 kJ.
Pokretači hlađeni prinudnim strujanjem vazduha projektovani su za nazivne snage motora od 250 do 4.000 kW, odnosno za maksimalnu energiju pokretanja od 23.520 do 141.120 kJ.
U zavisnosti od snage elektromotora i vrste radne mašine standardno se izrađuju sa šest ili osam stepeni pokretanja.
Detaljnije informacije u prospektu T.E5.01.2025. Automatski rotorski pokretači.
