D2 - Energetski otpornici izrađeni od žičanih valjkastih otporničkih elemenata
Žičano-valjkasti otpornički elementi tipa ZVO su izrađeni od segmenata valjkasto profilisane tehničke keramike, prečnika 45 mm sa osam žlebova ili prečnika 63 mm sa 12 žlebova, u koju je ugrađena otporna žica (KANTHAL D).
Otpornički elementi tipa ZVO1 se izrađuju u devet veličina (90, 120, 150, 180, 210, 240, 270, 300 i 330 W) nazivnih otpornosti od 10 do 400 Ω.
Otpornički elementi tipa ZVO2 se izrađuju u devet veličina (150, 200, 250, 300, 350,400, 450, 500 i 550W) nazivnih otpornosti od 35 do 2.200 Ω.
Detaljnije informacije su navedene u prospektu:
T.A.03.2025. Energetski otpornički elementi, deo A6 i A7
T.D.03.2025. Energetski otpornici malih snaga, deo D2
Primene:
- kočioni otpornici za frekventne pretvarače i pogone jednosmerne struje
- zaštitni otpornici, otpornici za ograničenje struje i napona
- otpornici za terećenje izvora električne energije naizmenične i jednosmerne struje

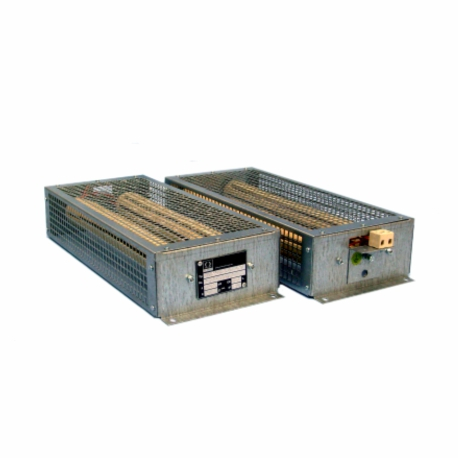

D2.1 - Energetski otpornici tip: WB1
Energetski otpornici tipa WB1 su sklopovi sastavljeni od jednog do šest otporničkih elemenata tipa ZVO1, ugrađenih u standardna kućišta od nerđajućeg čeličnog lima predviđena za montažu na horizontalnu ili vertikalnu ravan.
Energetski kapacitet: 6 do 146 kJ
Snaga: 0,09 do 1,98 kW
Električna otpornost: 10 do 4.200 Ω
Nazivni napon: 1.000 VAC; 1.200 VDC
Stepen mehaničke zaštite: IP20
Priključak: dvopolna keramička stezaljka 2,5 - 4 mm2 ili 4 - 6mm2
Detaljnije informacije u prospektu T.D.03.2025. Energetski otpornici, deo D2.1.

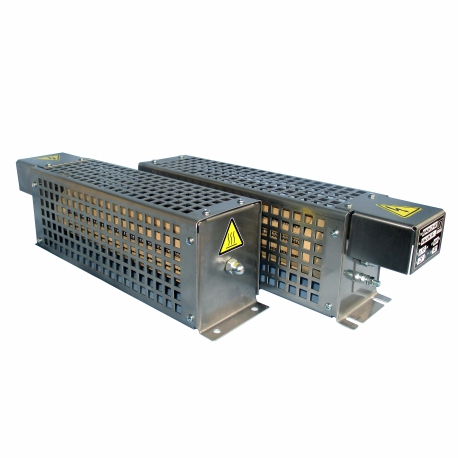

D2.2 - Energetski otpornici tip: WB2
Energetski otpornici tipa WB2 su sklopovi sastavljeni od jednog do šest otporničkih elemenata tipa ZVO2, ugrađenih u standardna kućišta od nerđajućeg čeličnog lima predviđena za montažu na horizontalnu ili vertikalnu ravan.
Energetski kapacitet: 9,13 do 237 kJ
Snaga: 0,15 do 3,3 kW
Električna otpornost: 30 do 6.600 Ω
Nazivni napon: 1.000 VAC; 1.200 VDC
Stepen mehaničke zaštite: IP20
Priključak: dvopolna keramička stezaljka 2,5 - 4 mm2 ili 4 - 6mm2
Detaljnije informacije u prospektu T.D.03.2025. Energetski otpornici, deo D2.2.
