C1 - Otpornički blokovi sa limenim pločastim otpor

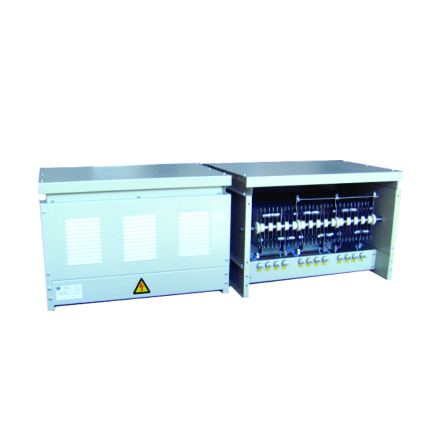

C1.1 - Otpornički blokovi sa limenim pločastim otporničkim elementima tipa: IKH
Energetski otpornici tipa IKH su sklopovi sastavljeni od jednog do četiri otpornička sloga tipa PES, horizontalno ugrađenih u standardna slobodnostojeća kućišta predviđena za montažu na horizontalnu ravan.
Energetski kapacitet: 150 do 6.200 kJ
Snaga: 1,2 do 49,6 kW
Električna otpornost: 0,045 do 478,64 Ω
Nazivni napon: 1.000 VAC; 1.200 VDC
Stepen mehaničke zaštite: IP23; IP20; IP00
Priključak: trofazni ili jednofazni keramički M6, M8, M10, M12
Detaljnije informacije u prospektu T.C.03.2025. Energetski otpornici, deo C1.1.

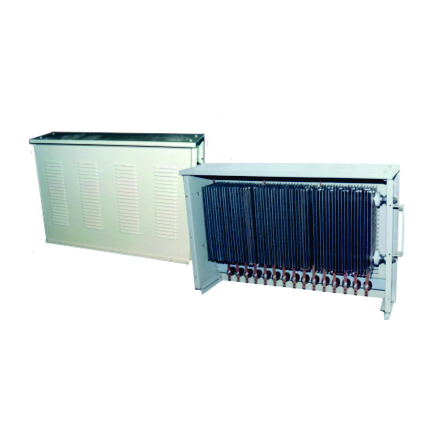

C1.2 - Otpornički blokovi sa limenim pločastim otporničkim elementima tipa: IKV
Energetski otpornici tipa IKV su sklopovi sastavljeni od jednog otporničkog sloga tipa PES, vertikalno ugrađenog u standardna slobodnostojeća kućišta predviđena za montažu na horizontalnu ravan.
Energetski kapacitet: 150 do 1.600 kJ
Snaga: 1,2 do 12,8 kW
Električna otpornost: 0,045 do 123,52 Ω
Nazivni napon: 1.000 VAC; 1.200 VDC
Stepen mehaničke zaštite: IP23; IP20; IP00
Priključak: trofazni ili jednofazni keramički M6, M8, M10, M12
Detaljnije informacije u prospektu T.C.03.2025. Energetski otpornici, deo C1.2.

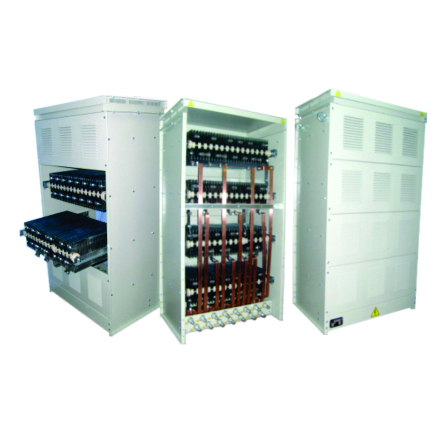

C1.3 - Otpornički blokovi sa livenim pločastim otporničkim elementima tipa: IKI
Energetski otpornici tipa IKI su sklopovi sastavljeni od jednog do četiri lako izvlačiva otpornička sloga tipa PES, horizontalno ugrađenih u standardna slobodnostojeća kućišta predviđena za montažu na horizontalnu ravan.
Energetski kapacitet: 150 do 6.200 kJ
Snaga: 1,2 do 49,6 kW
Električna otpornost: 0,045 do 478,64 Ω
Nazivni napon: 1.000 VAC; 1.200 VDC
Stepen mehaničke zaštite: IP23; IP20
Priključak: trofazni ili jednofazni keramički M6, M8, M10, M12
Detaljnije informacije u prospektu T.C.03.2025. Energetski otpornici, deo C1.3.

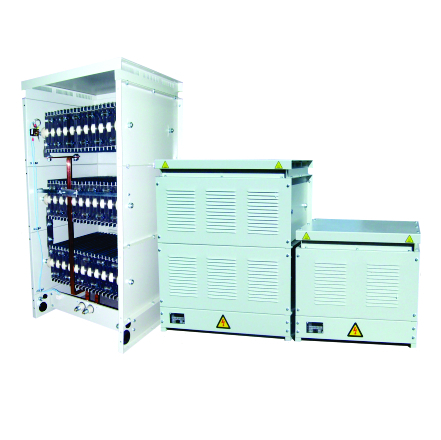

C1.4 - Otpornički blokovi sa limenim pločastim otporničkim elementima tipa: PBK
Energetski otpornici tipa PBK su sklopovi sastavljeni od jednog do četiri otpornička sloga tipa PES, horizontalno ugrađenog u standardna slobodnostojeća kućišta predviđena za montažu na horizontalnu ravan.
Energetski kapacitet: 300 do 6.400 kJ
Snaga: 2,4 do 51,2 kW
Električna otpornost: 0,045 do 494,08 Ω
Nazivni napon: 1.000 VAC; 1.200 VDC
Stepen mehaničke zaštite: IP23; IP20
Priključak: dvopolni ili višepolni keramički M6, M8, M10, M12 ili
keramička stezaljka do 6 mm2
Detaljnije informacije u prospektu T.C.03.2025. Energetski otpornici, deo C1.4.

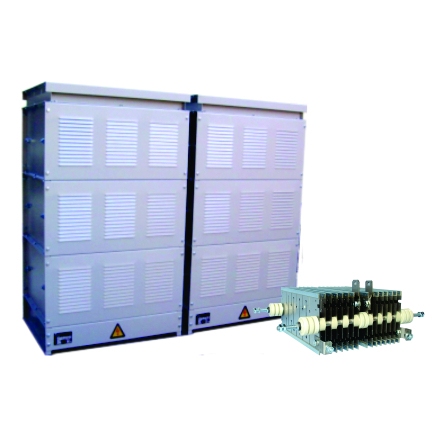

C1.5 - Otpornički blokovi sa limenim pločastim otporničkim elementima tipa: PBK-PN
Energetski otpornici tipa PBK-PN su sklopovi sastavljeni od jednog do četiri otpornička sloga tipa PES, horizontalno ugrađenog u standardna slobodnostojeća kućišta predviđena za montažu na horizontalnu ravan.
Energetski kapacitet: 900 do 5.800 kJ
Snaga: 7,2 do 46,4 kW
Električna otpornost: 0,13 do 447,7 Ω
Nazivni napon: 1.500 VAC; 1.800 VDC
Stepen mehaničke zaštite: IP23; IP20
Priključak: dvopolni ili višepolni keramički M6, M8, M10, M12
Detaljnije informacije u prospektu T.C.03.2025. Energetski otpornici, deo C1.5.

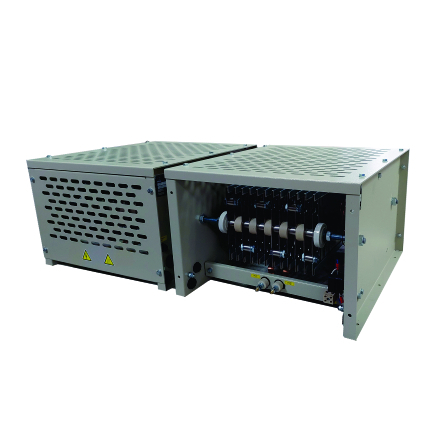

C1.6 - Otpornički blokovi sa limenim pločastim otporničkim elementima tipa: PBH
Energetski otpornici tipa PBH su sklopovi sastavljeni od jednog otporničkog sloga tipa PES, horizontalno ugrađenog u standardna slobodnostojeća kućišta predviđena za montažu na horizontalnu ravan.
Energetski kapacitet: 200 do 2.200 kJ
Snaga: 1,6 do 17,6 kW
Električna otpornost: 0,15 do 169,84 Ω
Nazivni napon: 1.000 VAC; 1.200 VDC
Stepen mehaničke za{tite: IP20
Priključak: dvopolni ili višepolni keramički M6, M8 ili
keramička stezaljka do 6 mm2
Detaljnije informacije u prospektu T.C.03.2025. Energetski otpornici, deo C1.6.

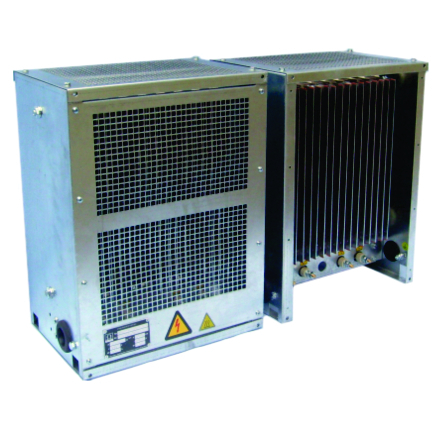

C1.7 - Otpornički blokovi sa limenim pločastim otporničkim elementima tipa: PBV
Energetski otpornici tipa PBV su sklopovi sastavljeni od jednog otporničkog sloga tipa PES, vertikalno ugrađenog u standardna slobodnostojeća kućišta predviđena za montažu na horizontalnu ili vertikalnu ravan.
Energetski kapacitet: 200 do 2.200 kJ
Snaga: 1,6 do 17,6 kW
Električna otpornost:0,15 do 169,84Ω
Nazivni napon: 1.000 VAC; 1.200 VDC
Stepen mehaničke zaštite: IP20
Priključak: dvopolni ili višepolni keramički M6, M8, M10, M12 ili
keramička stezaljka do 6 mm2
Detaljnije informacije u prospektu T.C.03.2025. Energetski otpornici, deo C1.7.

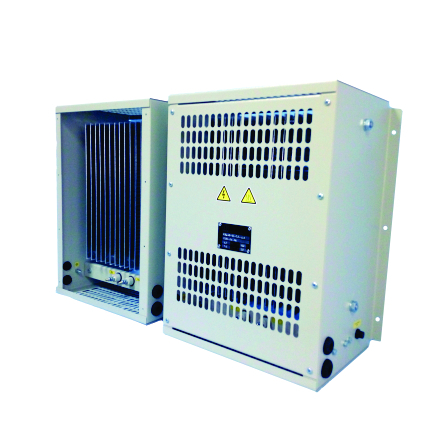

C1.8 - Otpornički blokovi sa limenim pločastim otporničkim elementima tipa: PBL
Energetski otpornici tipa PBL su sklopovi sastavljeni od jednog otporničkog sloga tipa PES, vertikalno ugrađenog u standardna kućišta predviđena za montažu na vertikalnu ravan.
Energetski kapacitet: 200 do 2.200 kJ
Snaga: 1,6 do 17,6 kW
Električna otpornost: 0,15 do 169,84 Ω
Nazivni napon: 1.000 VAC; 1.200 VDC
Stepen mehaničke zaštite: IP20
Priključak: dvopolni ili višepolni keramički M6, M8 ili
keramička stezaljka do 6 mm2
Detaljnije informacije u prospektu T.C.03.2025. Energetski otpornici, deo C1.8.

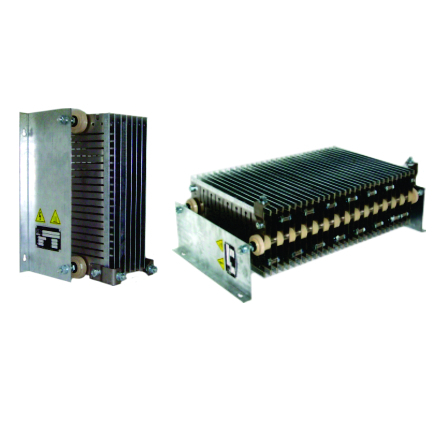

C1.9 - Otpornički blokovi sa limenim pločastim otporničkim elementima tipa: IPS
Energetski otpornici tipa IPS su sklopovi sastavljeni od jednog otporničkog sloga tipa PES, montiranog na bočne nosače prilagođene za horizontalnu i vertikalnu montažu u razvodne ormane.
Energetski kapacitet: 300 do 2.000 kJ
Snaga: 2,4 do 16 kW
Električna otpornost: 0,055 do 154,4 Ω
Nazivni napon: 1.000 VAC; 1.200 VDC
Stepen mehaničke zaštite: IP00
Priključak: izvod sa otporničkog elementa M6, M8, M10
Detaljnije informacije u prospektu T.C.03.2025. Energetski otpornici, deo C1.9.
